適用于各種防爆高危場合的布袋除塵器、濾筒除塵器或其他集塵器控制

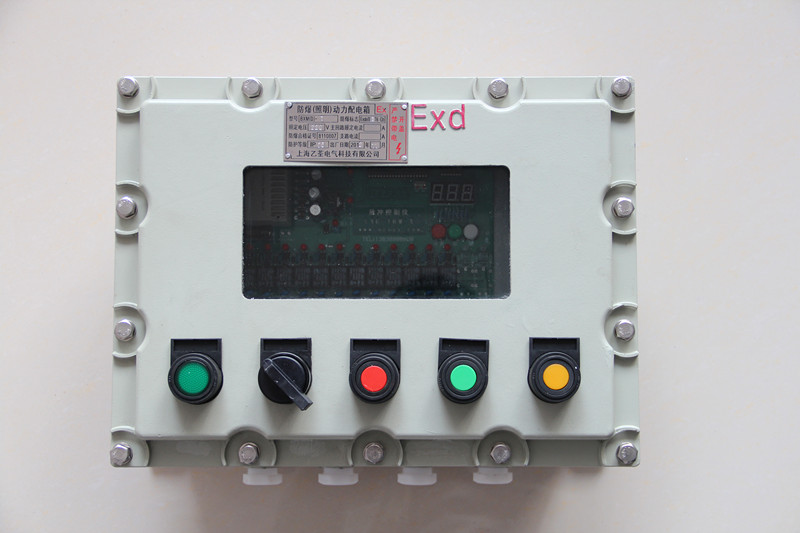

鋁合金殼體-防爆脈沖控制儀

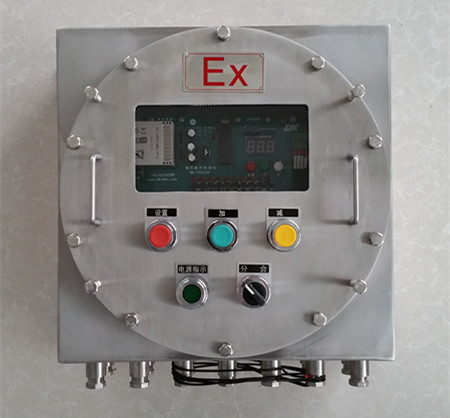

不銹鋼殼體-防爆脈沖控制儀
防爆等級的定義
防爆電氣設備的防爆等級的劃分是根據設備使用的類別、爆炸性氣體混合物的溫度組別、防爆電氣設備的防爆型式來劃分的。
防爆電氣設備分為兩類：I類為煤礦井下用電氣設備；II為除礦井以外的場所使用的電氣設備，依照*大試驗安全間隙（MESG）或*小點燃電流（MICR）來區分，II類電器設備又分為：IIA、IIB、IIC 三個類別。
以上四個類別主要是根據不同工況下可能引爆的*小火花能量，我國和歐洲及世界上大部分國家和地區將爆炸性氣體分此四個危險等級，具體區別如下表：
組別對比
其次，根據爆炸性氣體混合物按引燃溫度的差異，組別又分為T1、T2、T3、T4、T5、T6六種，引燃溫度用t（℃）表示，各組別的引燃溫度為：
T1為：450℃＜t；
T2為：300℃＜t ≤450 ℃；
T3為：200℃＜t ≤300 ℃；
T4為：135℃＜t ≤200℃；
T5為：100℃＜t ≤135℃；
T6為：85℃＜t ≤100℃。
再次，針對不同的用途，防爆電氣的防爆型式有所不同，型式分主要包括為：
1、隔爆型，標志為d；
2、增安型，標志為e；
3、正壓型，標志為P；
4、本安型，標志為i，
5、充油型，標志為o ；
6、充砂型，標志為q ；
7、無火花型，標志為n ；
8、澆封型，標志為m ；
9、氣密型，標志為h 。
示例：防爆標志為dIIBT4，代表：防爆電氣產品的型式為隔爆型，是使用在II類場所的IIB級（類）別，爆炸性氣體的引燃溫度為T4的組別。
型號：（10路）（20路）（30路）（40路） |
控制功能： | 單脈沖1-40路可設定 （在線清灰方式） 分倉室20提升閥+20脈沖閥可設定 （離線清灰方式） 分倉室X提升閥+X多路脈沖閥可設定（離線清灰方式） |
運行方式： | 按設定時間運行、手動快進、差壓接口啟停控制 |
輸入電壓 | AC220V 50-60HZ（常規型號） AC110V 50-60HZ（出口型號） AC380V 50-60HZ（特制型號） DC12-24V（特制型號） |
輸出電壓 | AC220V\DC24V（可設定）或無源輸出（標準配置） AC380V\AC110V\AC24V\ (特制型號) |
顯示方式 | LED數碼顯示+每路工作顯示 |
參數調節方式 | 三鍵式快速調節，設置 +加 –減 |
工作參數 | 脈沖寬度時間,出廠默認0.10s （0.01-9.99s可調） 脈沖間隔時間, 出廠默認005s （001-999s可調） 提脈間隔時間, 出廠默認006s （001-999s可調） 倉室間隔時間, 出廠默認030s （001-999s可調） 周期間隔時間,出廠默認000分鐘（000-999分鐘可調） |
輸出方式 | 高速繼電器輸出 |
防護等級 | IP65 |
外殼材質 | 高強度環保工程塑殼上蓋透明 |
安裝方式 | 掛墻或柜內安裝，螺栓固定，可拔插端子接頭 |
外形尺寸 | 長400mm*高300mm*厚180mm |
使用說明書
概述 DK-TM20JD型防爆萬能脈沖控制儀采用世界領**先的第9代微控技術研制而成，專門為大型氣箱脈沖除塵器的控制而設計，功能全**面取代PLC，增加多種用戶可調時間參數，覆蓋氣箱脈沖袋除塵器的所有工作參數。控制方式有手動快進、自動定時循環、壓差啟停控制三種工作方式，可輸出20路控制信號，控制除塵器20路氣缸或電磁閥。每個氣室控制一個提升閥＋多個脈沖閥，工作時間連續可調。用戶可以根據所需輸出路數定做。可擴展*大輸出240路，輸出可以任意組合控制。
一、工作原理
本脈沖控制儀采用高科技單片計算機（單片機）作為主控CPU芯片，外圍輸出電路采用光電隔離大功率IC電路設計，具有PLC的穩定性，又有單片機的靈活可調性能，定時產生脈沖電流信號，驅動高速大功率繼電器輸出電磁閥所需電流，帶動汽缸提升閥或脈沖閥工作。LED顯示各路運行狀態。脈沖控制儀具有線路清晰、外圍元件少、操作簡單、長期工作穩定的特點。
二、運行時間調整
全部參數由3個按鍵完成
設置鍵（NET） 按壓1S進入設置菜單
加鍵(+) 每按一次增加一個數值，長按快速增加
減鍵(-) 每按一次減少一個數值，長按快速減少
運行狀態下 減鍵(-)功能為手動快進鍵
按一下“設置”鍵進入下一組，
◆ 序號 5個菜單功能如下：
－1－ 脈沖閥噴吹時間,默認0.10s （0.01-9.99s可調）
－2－ 脈沖閥間隔時間,默認005s （001-999s可調）
－3－ 提脈間隔時間,默認006s （001-999s可調）
－4－ 倉室間隔時間,默認030s （001-999s可調）
－5－ 周期間隔時間,默認000分鐘 （000-999分鐘可調）
5個時間全部調整完畢后再按設置鍵退出，退出后數碼管顯示運行序號，單脈沖顯示1 2 …20,離線分組顯示1-1 1-2……
三、運行模式調整
斷電后長按“設置”鍵再送電進入分組模式調整狀態，數碼管顯示-6-后出現000閃爍為分組數，-6-為序號，000為可調參數，如果沒有提升閥需設置為0，再按“設置”鍵，顯示-7-后出現020閃爍,-7-為序號，020即對應20路輸出，調整好需要的脈沖數量按“設置”鍵退出即可。
◆ 序號 2個菜單功能如下：
－6－ 分組參數,默認000 （000-010可調）
－7－ 脈沖閥數量,默認020 （001-020可調）
單脈沖設定例子：除塵器需要控制20路脈沖閥沒有提升閥汽缸不分倉室，則參數設置為-6- 000 -7- 020
分倉室設定例子：除塵器需要控制10個倉室，每個倉室1個提升閥汽缸1個脈沖閥，則參數設定為-6- 010, -7- 001
四、接線方式：
脈沖控制儀COM為閥用公共線，所有閥的其中一根線需接入COM端，脈沖控制儀輸出端子序號為1-20，單脈沖模式按序號接線即可，分組模式按照第**一路接提升閥汽缸，第二路接脈沖閥，后續脈沖閥按順序接入
例子：20路脈沖閥，按照輸出序號接入對應1-20路端子即可
例子：10提升閥10路脈沖閥，序號1接入1#倉室汽缸，序號2接入1#倉1#脈沖閥，序號3接入2#倉室汽缸，序號4接入2#倉2#脈沖閥……以此類推。
四、控制方式
1、自動循環控制：將設置開關放在“自動”位置，運行程序則從第1路到*后一路按照設定時間來回循環。
2、手動快進控制：運行狀態按一下“-減/手動”鍵 可實現手動快進控制，每按一下脈沖控制儀跳過當前間隔時間進行下一個噴吹動作。
3、壓差接口啟停控制：將設置開關放在“差壓 Y G”位置，程序進入壓差接口啟停控制狀態，差壓接口閉合，程序自動循環執行輸出，差壓接口斷開，程序暫停，處于待機狀態。
五、使用與維護
本控制儀屬于精密儀器，請放在干凈、無震動、無高溫、無潮濕的環境下使用，應至少每隔一月打開上蓋吹風清理一次，確保主板無灰塵，以保證長期工作穩定。
六、安裝及安全注意事項：
先決條件：在安裝或拆卸設置脈沖控制儀或者和脈沖控制儀有關聯的任何電氣設備以前，請先核實和該電氣設備有關聯的電源裝置已經關閉。且有專**業電工人員操作，確保在安全的環境操作該設備，否則可能會損壞設備以及造成人身傷害事故。
布線建議：請盡量使用銅線作為導線，脈沖控制儀接線端子可以接受0.3mm-2mm型號的線路。所有進出脈沖控制儀的線路要有防護措施，避免因碰撞、摩擦、下雨或其它因素造成線路損壞導致脈沖控制儀損壞故障或造成人身傷害事故。
◆ 使用環境：環境溫度-25～60℃
相對濕度≤85%RH
無嚴重的腐蝕氣體和導電塵埃
無劇烈振動或沖擊
◆ 安裝方式：掛墻式安裝
